Kit de bricolaje para enseñar y entrenar en electrónica con osciloscopio

Kit de osciloscopio electrónico para armar: herramienta de enseñanza y capacitación para entusiastas de la electrónica

Introducción al kit de osciloscopio para armar

Aprenda electrónica y análisis de señales con el Kit de osciloscopio electrónico para armar, una herramienta práctica de enseñanza y capacitación diseñada para estudiantes, aficionados e ingenieros. Este kit de osciloscopio DIY le permite construir, calibrar y analizar señales electrónicas, lo que lo convierte en un excelente recurso para la educación STEM, las pruebas de circuitos y la visualización de señales.

Con un ensamblaje fácil de usar, una pantalla clara y una funcionalidad versátil, este osciloscopio digital compacto es perfecto para aprender análisis de formas de onda, solucionar problemas de circuitos y obtener experiencia práctica en electrónica.

¿Por qué elegir el kit de osciloscopio DIY?

✔ Experiencia de aprendizaje práctica: ensamble y calibre su propio osciloscopio.
✔ Perfecto para estudiantes y Aficionados – Ideal para educación en electrónica y proyectos de bricolaje.
✔ Visualización de señales en tiempo real – Analice patrones de voltaje, frecuencia y forma de onda.
✔ Diseño compacto y portátil – Ligero, fácil de transportar y excelente para usar sobre la marcha.
✔ Pantalla LCD de alta resolución – Formas de onda y datos de señal claros y fáciles de leer.
✔ Funciones multifunción – Mide señales de CA/CC, detecta frecuencia y analiza circuitos.
✔ Asequible y Educativo: herramienta de capacitación rentable para principiantes y profesionales.

Si busca una forma práctica e interactiva de aprender electrónica, ¡este kit de osciloscopio DIY es la opción perfecta!

Características clave del kit de osciloscopio DIY

1. Ensamblaje DIY para aprendizaje práctico de electrónica

• Comprenda los componentes del circuito ensamblando su propio osciloscopio.
• Mejore sus habilidades de soldadura y construcción de circuitos con instrucciones paso a paso.

2. Pantalla digital para análisis de formas de onda en tiempo real

• Monitorea señales electrónicas con una pantalla LCD fácil de usar.
• Muestra detalles de voltaje, frecuencia y forma de onda para mediciones precisas.

3. Funcionalidad multimodo para diversas aplicaciones

• Medición de voltaje CA/CC para pruebas de circuitos.
• Detección de frecuencia y señal para resolución de problemas e investigación.
• Admite análisis de señales de audio, RF y microcontroladores.

4. Portátil, compacto y Diseño alimentado por batería

• Ligero y fácil de transportar para realizar pruebas en cualquier lugar.
• Ideal para laboratorios domésticos, aulas y trabajo de campo.

5. Opciones de alimentación por USB y batería

• Funciona con USB o batería para un funcionamiento flexible.
• Consumo de energía eficiente para un uso prolongado.

6. Fácil calibración y Controles fáciles de usar

• Interfaz intuitiva para principiantes.
• Precalibrado para lecturas precisas.

¿Quién puede beneficiarse del kit de osciloscopio para armar uno mismo?

✔ Estudiantes e ingenieros de electrónica: Aprendan análisis de circuitos y pruebas de formas de onda.
✔ Educadores y maestros de STEM: Involucren a los estudiantes con experimentos prácticos de electrónica.
✔ Entusiastas y creadores del bricolaje: Construyan y experimenten con proyectos de análisis de señales.
✔ Aficionados y Tinkerers – Mejora tus habilidades de soldadura y resolución de problemas de circuitos.
✔ Profesionales tecnológicos e innovadores – Úsalo como herramienta secundaria para pruebas básicas de circuitos.

Comienza tu aprendizaje de electrónica con este kit de osciloscopio de alta calidad y fácil de usar para principiantes. ¡Envío rápido disponible en Nueva Zelanda!

El osciloscopio Shell utiliza una fuente de alimentación de 9 V CC (la tensión de la fuente de alimentación no debe superar los 10 V; de lo contrario, podría quemar el dispositivo). El kit no incluye fuente de alimentación. Los usuarios deben preparar la fuente de alimentación por sí mismos, y la corriente de la fuente de alimentación debe ser capaz de proporcionar más de 200 mA.
Índice característico:
La frecuencia de muestreo en tiempo real más alta: 1 Msps
Precisión: 12 bits
Profundidad del búfer de muestreo: 1024 bytes
Ancho de banda analógico: 0-200 KHz
Sensibilidad vertical: 5 mV/Div – 20 V/Div (en 1-2-5 vías)
Desplazamiento vertical ajustable, con instrucciones
Impedancia de entrada: 1 MΩ
Voltaje de entrada máximo: 50 Vpp (sonda 1:1), 400 Vpp (sonda 10:1)
Los métodos de acoplamiento incluyen CC/CA/GND
Rango de base de tiempo horizontal: 10 μs/Div – 50 s/Div (aumento de 1-2-5)
Con los modos de disparo automático, convencional y único, es conveniente capturar formas de onda instantáneas
Se puede disparar por flanco ascendente o descendente
La posición del nivel de disparo es ajustable, con indicación
Observe la forma de onda antes del disparo (retardo negativo)
La visualización de la forma de onda se puede congelar en cualquier momento (función HOLD)
Viene con una fuente de señal de prueba de onda cuadrada de 1 KHz/3,3 V

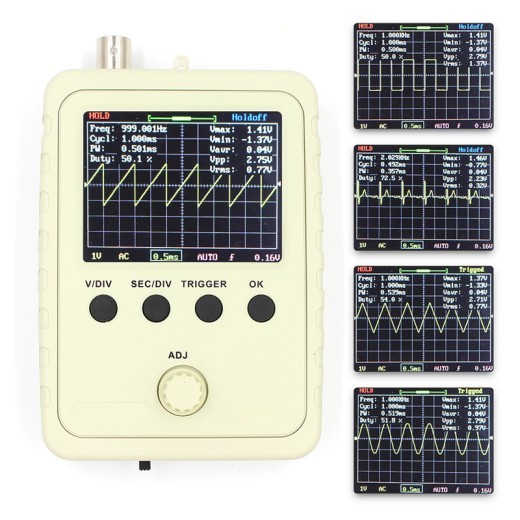

Con la visualización digital de los parámetros de la forma de onda, los parámetros que se pueden mostrar son: frecuencia, período, ancho de pulso, ciclo de trabajo, valor máximo, valor mínimo, valor promedio, valor pico a pico, valor efectivo
Guarde/recupere la forma de onda, la forma de onda no desaparece cuando se apaga
lista de empaque:

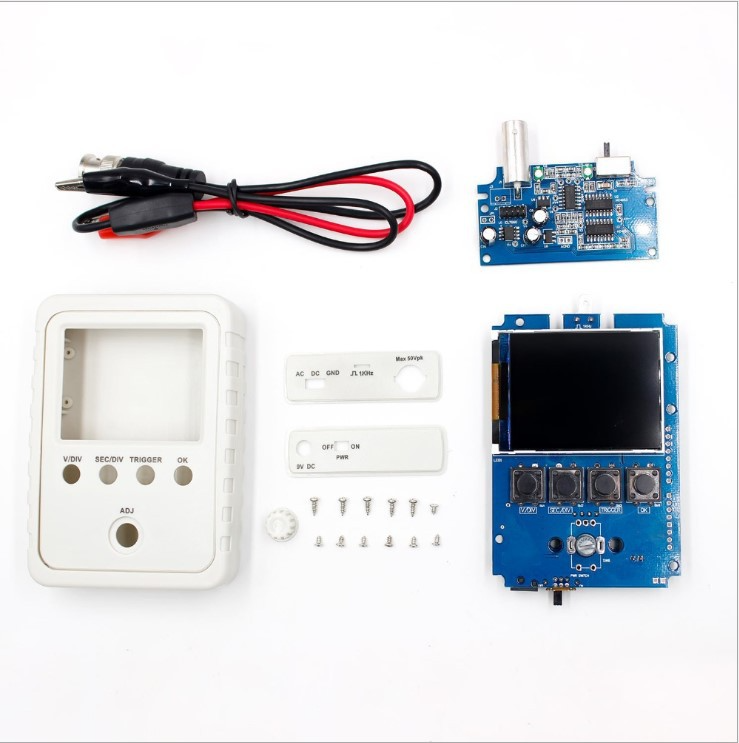

15001K (los componentes SMD han sido Soldada):
Todas las piezas del osciloscopio de carcasa y los componentes del chip de la placa analógica han sido soldadas y probadas.

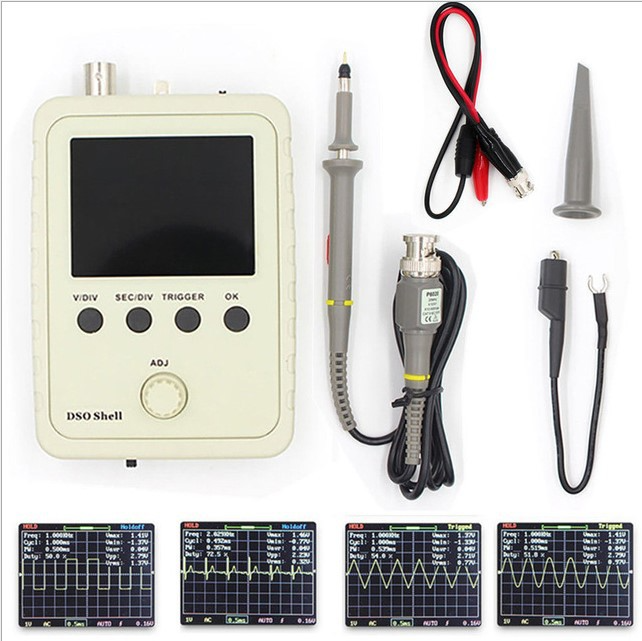

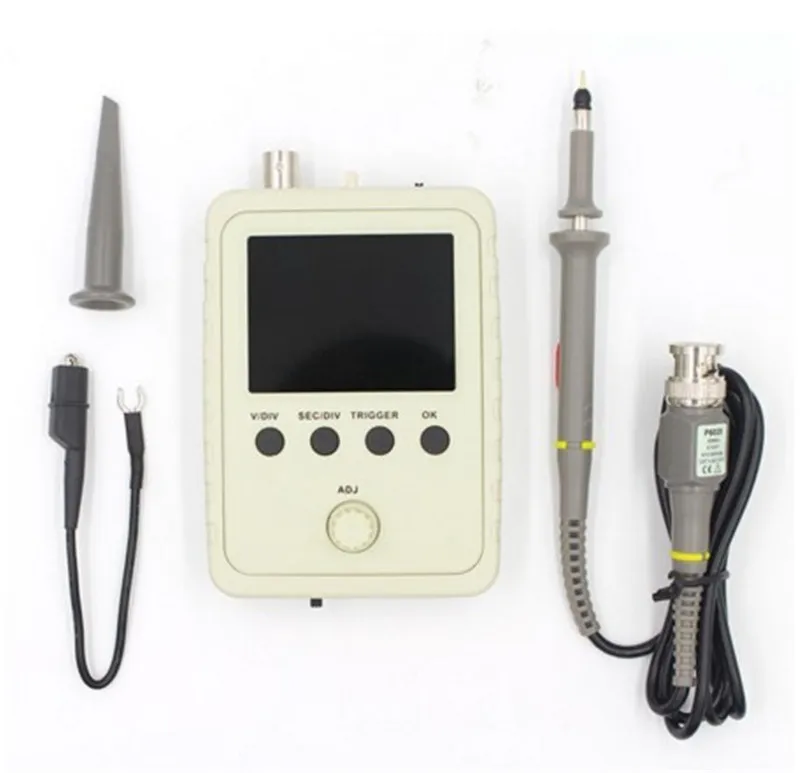

Sonda de pinza BNC.
Instrucciones de montaje.
